SZLIFIERKO-POLERKI SZP
PRZEZNACZENIE
Szlifierko-polerki typu SZP przeznaczone są do szlifowania wykańczającego powierzchni różnych części metalowych (odlewy, odkuwki, części tłoczone, przedmioty obrobione narzędziami skrawającymi itp.) i z tworzyw sztucznych, oraz polerowania przedmiotów od których wymagana jest wysoka gładkość powierzchni, a także do przygotowania powierzchni różnych części metalowych, do nakładania na nie powłok galwanicznych i nadawania tym powłokom wymaganego połysku. Te szerokie możliwości technologiczne zapewniają zastosowanie różnych narzędzi do obróbki szlifiersko-polerskiej a mianowicie:
- a/Tarcze polerskie filcowe z naklejanym na obwodzie nasypem ściernym
- b/Tarcze polerskie tkaninowe zszywane z warstw sukna, płótna lub flaneli
- c/Szczotki polerskie wykonywane w postaci krążków z osadzonym na obwodzie włosem zwierzęcym, z trawy morskiej lub cienkiego drutu mosiężnego i stalowego
- d/Różne specjalne narzędzia ręczne do polerowania przedmiotów srebrzonych i złoconych
W zależności od operacji i materiału polerowanego przedmiotu, stosuje się różne pasty polerskie sporządzone wg specjalnych receptur. Obie szlifierko-polerki przystosowane są do zamontowania na nich przystawki (z osłoną) do szlifowania taśmą ścierną – typu GZPP-50x2500, GZPP-100x2500 lub GZPP-50x3000 w miejsce tarczy polerskiej z osłoną.
Zakładanie normalnych ściernic szlifierskich na wrzeciono szlifierko-polerki jest niedozwolone.
ZASADA DZIAŁANIA

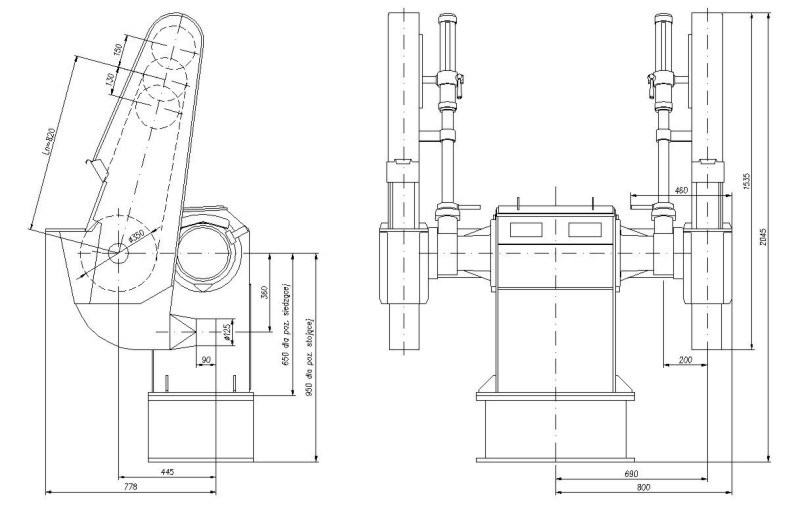

Tarcza robocza (szlifierska lub polerska) osadzona jest na wrzecionie napędzanym przez silnik elektryczny. Tarcza robocza umieszczona jest w osłonie metalowej posiadającej króciec do podłączenia urządzenia odpylającego. Szlifierko-polerka posiada kompletna instalację elektryczną. Sterowanie napędem odbywa się z pulpitu sterowniczego umieszczonego na przedniej ścianie korpusu. Napęd i sterowanie każdego z wrzecion szlifierko-polerki dwustanowiskowej jest niezależny. Szlifierka dwustanowiskowa produkowana jest w czterech wykonaniach pokazanych na rysunku.

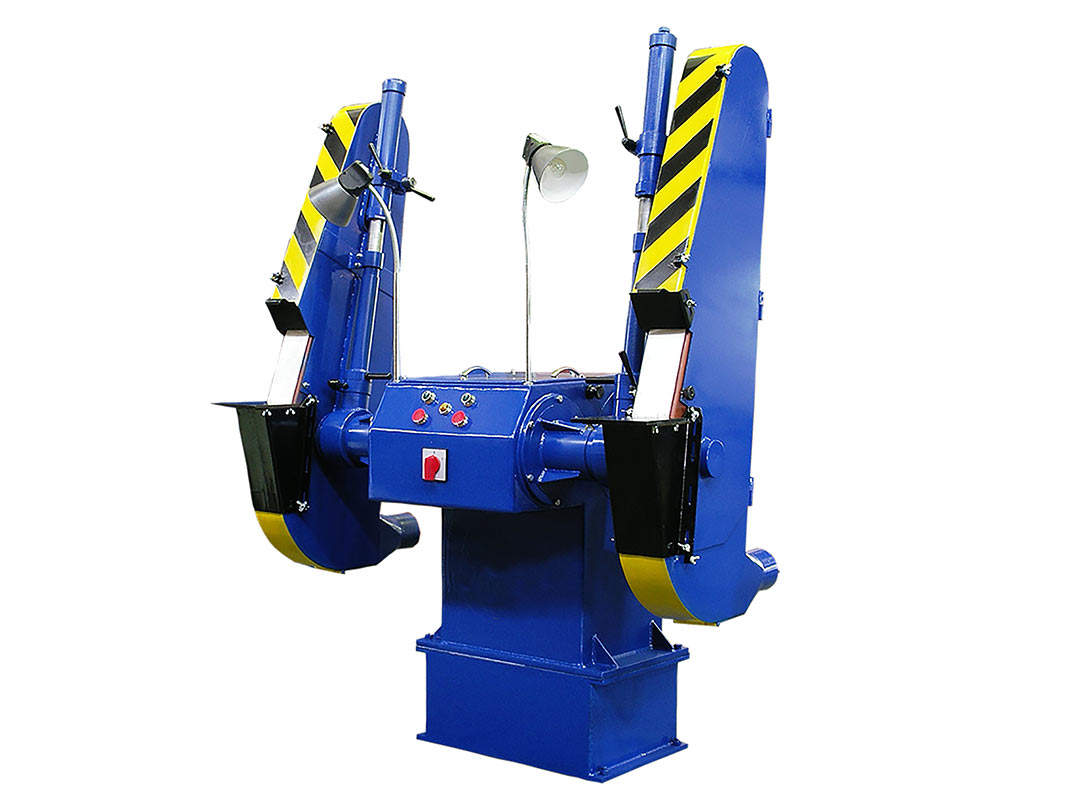

Szlifierko-polerka SZP (dwustanowiskowa) może być wykonana w czterech wariantach:
- wyk. I –Szlifierko-polerka z dwiema tarczami polerskimi – układ podstawowy.
- wyk. II–Szlifierko-polerka z dwiema przystawkami do szlifowania taśmą ścierną
- wyk.III–Szlifierko-polerka z tarczą polerską na prawym wrzecionie, a przystawką na wrzecionie lewym.
- wyk.IV–Szlifierko-polerka z tarczą polerską na lewym wrzecionie i przystawką na wrzecionie prawym.
CHARAKTERYSTYKA TECHNICZNA
| Parametr | SZP-450 jednostanowiskowa | SZP-450 dwustanowiskowa |
| Ilość stanowisk roboczych | 1 | 2 |
| Pozycja obsługującego | stojąca lub siedząca | |
| Maksymalny wymiar tarczy (szczotki) roboczej | fi 500/fi 40x70 (mm) | |
| Podstawowy wymiar tarczy roboczej (filc bity) | fi 500/fi 40x70 (mm) | |
| Ilość silników | 1 | 2 |
| Silnik asynchroniczny SKg-112M-2PC | ||
| -moc N (kW) | 6 | |
| -obroty n (obr/min) | 2880 | |
| -przełożenie przekładni pasowej "i" | 1,16 | |
| -obroty wrzeciona "n" (obr/min) | 2482 | |
| -prędkość obwodowa "Vs" (m/s) dla tarcz o średnicy fi 350 | 45 | |
| Rodzaj materiałów obrabianych przedmiotów | stal, żeliwo, stopy miedzi i stopy lekkie, staliwo, aluminium, tworzywo sztuczne, drewno | |
| Wymagany wydatek wentylatorów odciągu | 1000 m3/h | 2000 m3/h |
| Średnica króćca odciągu | 125 | |
| Przystawka do szlifowania taśmą ścierną przystosowana do współpracy ze szlifierko polerką | typ GZPP-50, 70, 100x2500 GZPP-50, 70, 100x3000 | |
| -wymiary taśmy ściernej bezkońcowej | 50,70,100x2500: 50,70, 100x3000 | |
| -wymiary tarczy stykowej | fi 350 max fi 450 | |
| Masa | 550 | |
